  疾病预防控制中心，简称疾病防控中心，是由政府举办的实施国 家 级疾病预防控制与公共卫生技术管理和服务的公益事业单位。疾控中心实验室多，各类实验室分布集中，分区而立，疾控中心的实验室建设，须综合考虑多重因素，统筹规划。广东人峰实业，是目前国内少有的实验室整体解决方案供应商。公司拥有专业的设计团队、覆盖全国的施工团队、以及极具竞争力的实验室家具产品。

    疾病预防控制中心实验室应符合当地城市建设总体规划，其选址宜符合下要求：

1、充分利用城市基础设施；

2、地形规整，交通方便；

3、避让饮用水源保护区；

4、避开化学、生物、噪声、振动、强电磁场等污染源及易燃易爆场所。

疾控中心实验室工艺设计要点及建议：

1、资质要求

    目前疾控实验室设计无专门的资质，一般选用有净化工程、电子工程或建筑装饰工程设计资质的设计单位，对设计方要求应其具有疾控所有专业实验室设计能力及业绩，其设计水平应能根据建设方要求展开设计并保证符合有关要求。

2、净高以及楼层房间布局

    合理的建筑层高及净高与楼宇能耗、有毒有害气体扩散和人员舒适度密切相关，在建筑层高确定后应尽量将技术夹层上移以保证净高凡有压差、净化的实验室净高宜2.5-2.7m，其余实验室净高宜2.7-3.0m，在设计图纸上一定要求其标出净高。

    楼层及房间合理布局非常重要，实验室楼宇自下而上宜按照临检、微生物、理化、病媒或毒理，依次布置，以便合理设置工程管网，有利于有毒有害气体排放。楼层房间应根据有关建设要求按类别单元归拢分区设置设计方应与专业人员反复沟通、讨论房间布置方案，并请专家论证形成定稿。

3、开间模数、进深与走廊宽度

    实验室开间模数宜为3.5-4.0 m，进深宜为6.0-9.0 m，能满足疾控各类实验室工作要求，在化学分析中心实验室因设中央台和两侧边台，其开间模数可成倍增加7-8m，两侧开侧门与辅助用房如纯水制备室、样品处理室或常规仪器室相连，形成一个工作单元，方便人员操作。

    在建设标准中推荐走廊宽度为1.6-2.0m，公司认为若宽度 2.0m 感到压抑且不利于大型设备的搬运，建议宽度2.0-2.2m。

4、隔墙、地面与吊顶

    隔墙材料应满足消防安全、生物安全的要求,存在消防隐患的房间如气瓶室、化学试剂室、样品处理室、高压灭菌室应设置实体墙, 其余隔断用轻质材料。

    因生物安全实验室要求易清洁、不渗水、耐化学品和消毒剂的腐蚀故笔者建议其余实验室用手工岩棉双玻镁夹芯彩钢板、单玻镁夹芯彩钢板或手工岩棉夹芯彩钢板为佳，铝隔板、玻璃隔断实体墙等次之。

    实验室地面应采用耐腐蚀、耐磨损、易冲洗的建筑材料理化及微生物消毒室宜选用耐磨地砖，其余实验室可选用PVC卷材、橡胶地板环氧树脂自流坪次之。

    凡涉及生物安全、恒温恒湿、净化和有压差的实验室宜采用手工岩棉双玻镁夹芯彩钢板吊顶，其余房间可采用矿棉板、铝扣板等吊顶材料。

5、门窗与观察窗

    实验室的门窗应满足大型设备搬运、可视化、通风及安全的需要凡有大型设备的房间应设为子母门，门上设观察窗，普通实验室门宽以1.1米-1.2米，不对称双开，为宜，有缓冲间的实验室，包括无菌室、洁净实验室、生物安全实验室等结构复杂的实验用房，应留有隐蔽的设备门，供实验设备，尤其是大型设备的进出，凡有安全隐患的房间门应外开以便及时逃生。除有净化、压差、恒温恒湿、无菌要求的房间窗应密闭外，其余房间窗户应尽量打开，以方便通风。

    为方便客户参观及实验观察,在实验室走廊两侧及每一个工作单元房间内宜合理设置观察窗, 观察窗的设置高度、位置、大小应统一观察窗材料宜用钢化玻璃。

6、实验室台柜

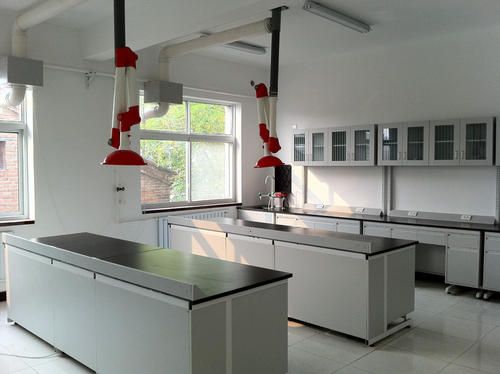

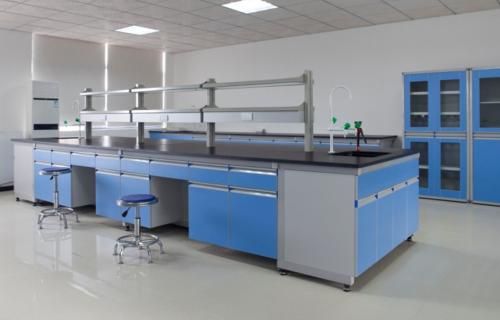

    实验台结构宜用钢木结构，其常见尺寸宽度为750mm，高度为820mm，长度根据房间实际确定, 但大型设备如ICP-AES应增加宽度, 建议为850-900mm，其材质宜选用实心理化板, 但培养箱台、天平台、离心机台宜选用大理石材质、在实验台邻墙位置设电源插座槽，或组, 带电源空气开关，以方便实验人员使用。

7、电路

    一般用电和实验用电必须分开，实验室供电应留有足够的负荷余量，设计供电总量时应按目前设备总负荷2倍以上估算，为安全保存菌毒种、试剂及应急检测，一般采用双路供电，在总配电室旁可配自备电源，好有备用的发电机组，以确保设备、试剂使用安全，架线方式宜采用桥架方式，在每层楼设电源箱，以方便引线及故障检修。

8、供气

    常见供气方式有集中和分散两种, 各有优缺点, 笔者建议用防爆气瓶柜，带自动报警器, 并在气瓶室设置通风装置，其安全性能够得到保障。

9、消防

    因实验室部份房间存在大型精密仪器、化学试剂、病原微生物、负压及洁净度房间等，如按普通消防设计成烟火感应报警消防喷淋装置，过水后将发生严重后果，故建议保留烟火感应报警器，取消喷淋装置，采用其它合理的灭火装置如消防砂、干粉灭火器、二氧化碳灭火器、卤代烷型灭火器等。消防设计方案一定要报当地消防主管部门审核批准后实施, 否则留下责任隐患。

10、给水、纯水供应以及废水排放处理

    高度超出城市给水管网水压范围的实验楼，给水系统宜设置变频恒压供水装置， 纯水供应建议临检及微生物室采用集中式供水, 预埋管道, 实验用水通过供水管道输送到各个实验用水点以方便使用, 理化分析对纯水要求较高，宜采取分散供应方式。

    疾控实验室废水主要分为含致病微生物、含有机溶剂、含放射性物质及混合后更有害实验废水四类，在设计时应设置独立排水管道并进行无害化处理后才能排入城市排水管网。排水管材应根据所排实验废水类别选用，含酸、碱废水宜选用PVC管材，含有机溶剂废水宜选用陶瓷管或水泥管。

    实验废水处理方式有化学法、物理法、生物法，但疾控机构实验废水成份较为复杂，一般采取综合处理法。设计后图纸要找环保部门审批后方可实施。

山东鑫广实验设备科技有限公司成立于2007年，作为实验室整体解决方案服务商，提供从实验室设计、实验室工程、实验室家具、实验室设备、实验室耗材、到实验室服务等实验室建造一站式服务，致力于专业研发、设计、生产实验室家具等产品及相关配套设备，并提供实验室建设解决方案的新型高科技企业。公司下设研发生产车间、营销服务中心，在全国拓展分销网络和办事处，为客户提供更专业、优质的产品和服务。

产品广泛应用于医疗、卫生、检疫、商检、科教、生物制药、食品化工、石油、环保、等多个行业的不同类别的实验室。产品服务范围涵盖：实验室规划、实验室整体装修工程、实验室家具、通排风系统、气路系统、水电、净化洁净系统、空调新风系统。 结合实验室现状，我公司推出了全新的实验室系列产品（主要产品有：全钢结构、全木结构、钢木结构三大系列中央实验台和边台及仪器台、操作台、天平台、药品柜、器皿柜、通风柜、水斗台、试剂柜、超净工作台、配套设施等）。

公司网站：http://www.sdxinguang.com       http://www.homesymbol.com

联系电话：郭经理13853666190  李经理13791667793

  一、概念设计：

    　　在概念设计阶段，设计者应当决定工程的总体目标和方向，通常涉及以下一些问题：

    1、实验室建筑的总体目标

    2、建筑外观要体现的风格与文化

    3、建筑物的结构与面积

    4、办公区与实验区的位置

    5、建筑涉及的系统工程

    6、估算工程的预算

    二、大纲设计：

    　　在大纲设计阶段，设计者与使用者就以下问题进行沟通并达成共识：

    1、实验室工作人员数量

    2、实验室的工作流程

    3、实验室的功能与数量

    4、实验室模块的尺寸

    5、实验室的空间标准

    6、实验室的环境要求

    7、楼层的平面布局

    8、与实验室模块相协调的建筑布局

    三、细节设计：

    　　在细节设计阶段，以下细节将全部被决定：

    1、实验室建筑的所有规划细节

    2、实验室家具与配件

    3、实验室仪器设备

    4、实验室系统工程

    5、全套设计施工图纸

    6、造价报告书更新。
